Ako vybrať ultrazvuk · 2. časť z 10
V prvej časti sme si spísali, koho vyšetrujete a čo z toho vyplýva pre rozpočet.
Kvalita obrazu ultrazvuku je pritom jediný parameter, ktorý sa nedá dokúpiť neskôr. Sondu doobjednáte. Licenciu doobjednáte. Displej vymeníte. Ale ak prístroj nevidí do hĺbky u obézneho pacienta, nevidí do hĺbky ani o tri roky.
Kvalita obrazu ultrazvuku stojí a padá na sonde
Ak si z celej série zapamätáte jednu vec, nech je to táto časť.
Kvalita obrazu ultrazvuku je totiž jediný parameter, ktorý sa nedá dokúpiť neskôr. Sondu doobjednáte, licenciu doobjednáte a displej vymeníte. Ak však prístroj nevidí do hĺbky u obézneho pacienta, nebude tam vidieť ani o tri roky. Práve preto je tento článok najdlhší v celej sérii.
Ako v ultrazvuku vzniká obraz
Reťazec je krátky, no každý článok v ňom vie obraz pokaziť.
Sonda vyšle impulz a prijme odrazy z tkaniva. Prijatý signál je pritom veľmi slabý a zmiešaný so šumom.
Prevodník premení analógový signál na digitálny. Tu sa rozhoduje, koľko z pôvodnej informácie prežije.
Procesor signál z jednotlivých elementov poskladá do obrazu, potlačí šum a spočíta všetko, čo vidíte na obrazovke.
Displej to nakoniec ukáže.

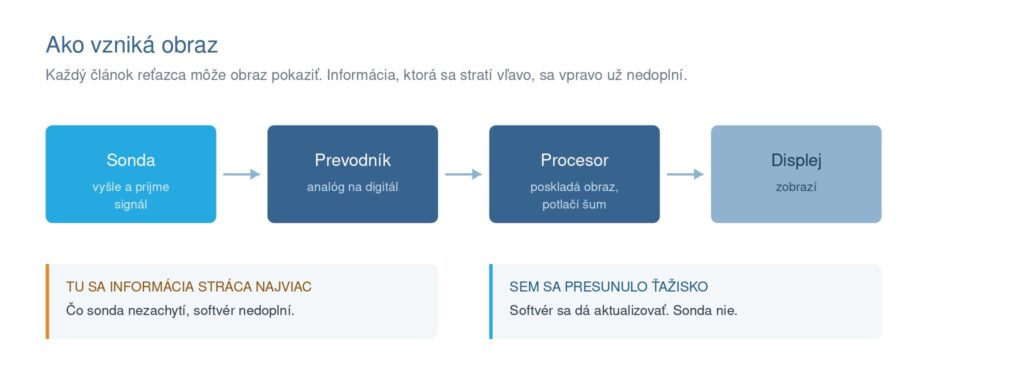

Popis obrázka: Reťazec signálu v ultrazvuku od sondy cez prevodník a procesor po displej
Prečo sa ťažisko presunulo do softvéru
Kedysi rozhodovala prijímacia elektronika a počet paralelných kanálov. Dnes veľkú časť práce robí softvér, ktorý sa dá aktualizovať.
Pre vás z toho vyplývajú dva praktické dôsledky. Po prvé, prístroj môže o dva roky robiť lepší obraz po softvérovom upgrade. Pýtajte sa preto, či ich výrobca pre danú platformu ešte vydáva. Po druhé, parametre, ktoré sa kedysi dali porovnávať naprieč značkami, sa už porovnávať nedajú.
Sonda rozhoduje viac než prístroj
Toto je hlavná veta celého článku: najlepší procesor nezachráni slabú sondu.
Informácia, ktorú sonda nezachytí, už nikde nevznikne. Softvér síce vie obraz vyhladiť, dokresliť hrany a potlačiť šum. Signál, ktorý sa nikdy nevrátil, však doplniť nedokáže.
Pri porovnávaní ponúk preto odporúčame začať sondami, nie prístrojom.
Frekvenčný rozsah: sledujte dolnú hranicu
Sonda pracuje v určitom frekvenčnom rozsahu. Vyššia frekvencia dáva jemnejšie rozlíšenie, no slabšiu penetráciu. Nižšia frekvencia naopak prenikne hlbšie, ale obraz je hrubší. Ide o fyziku, ktorú žiadny výrobca neobíde.
Popis obrázka: Graf závislosti penetrácie a rozlíšenia od vysielacej frekvencie sondy
V ponuke uvidíte údaj typu 1-5 MHz alebo 2-5 MHz. Rozdiel medzi nimi vyzerá malý, hoci malý nie je.
U štíhleho pacienta urobia obe sondy porovnateľný obraz. U pacienta so 110 kilogramami sa však ukáže rozdiel, pretože tam potrebujete tú jednotku na spodnom konci. Sledujte preto dolnú hranicu, nie šírku rozsahu.
Predajca vám povie „rozsah 2 až 5 megahertzov, štyri megahertze šírky“. Znie to dobre. Otázka pritom znie inak: ako hlboko sa dostanem u ťažko vyšetriteľného pacienta?
| Otázka na predajcu
Aká je dolná frekvencia abdominálnej a kardiologickej sondy? Nie rozsah. Dolná hranica. |
Podiel obéznych pacientov v slovenských ambulanciách navyše rastie. Sonda, ktorá vám dnes stačí, vám o päť rokov stačiť nemusí. Toto je jedno z mála miest v celej sérii, kde odporúčame kúpiť si rezervu.
Monokryštál proti keramike
Klasické sondy používajú piezoelektrickú keramiku. Jej kryštalické domény sú usporiadané nepravidelne, takže sa časť energie pri prechode stratí a premení na teplo.
Monokryštalické sondy majú usporiadanú štruktúru. Prevod elektrickej energie na mechanickú a späť je preto účinnejší. Prakticky to znamená silnejší signál pri rovnakom výkone, širšie pásmo a lepší pomer signálu k šumu.
Popis obrázka: Porovnanie monokryštalickej sondy a piezoelektrickej keramiky
Každý výrobca to volá inak. Popis technológií nájdete v prehľade na konci série.
Čo to znamená pri práci? U dobre vyšetriteľného pacienta rozdiel takmer neuvidíte. U obézneho pacienta, pri plyne v čreve alebo pri zobrazovaní cez rebrá je naopak viditeľný na prvý pohľad.
Priplatenie sa teda oplatí vtedy, ak takých pacientov máte veľa. Ak vyšetrujete prevažne štíhlych dospelých a deti, existujú lepšie miesta, kam tie peniaze dať. Práve kvôli takýmto rozhodnutiam táto séria vznikla, keďže nie každá drahšia technológia je pre vás.
Šírka pásma sondy
Široké pásmo umožňuje prístroju pracovať s celým frekvenčným spektrom naraz namiesto úzkeho pásu okolo jednej frekvencie. Z jedného impulzu tak získa viac informácie o tkanive.
Ide o reálnu vec, ktorá je však previazaná s technológiou kryštálu aj s elektronikou prístroja. Porovnávať ju ako samostatné číslo preto nemá zmysel.
Matrix sonda a kedy sa oplatí
Bežná sonda má elementy v jednom rade. Fokusuje elektronicky v rovine rezu, no v kolmom smere má fixnú akustickú šošovku. Obraz je preto ostrý len v určitej hĺbke a mimo nej sa rozmazáva v smere, ktorý na obrazovke nevidíte.
Matrix sonda má elementy v mriežke a fokusuje v oboch rovinách. Výsledkom je rovnomernejšia ostrosť naprieč celou hĺbkou.

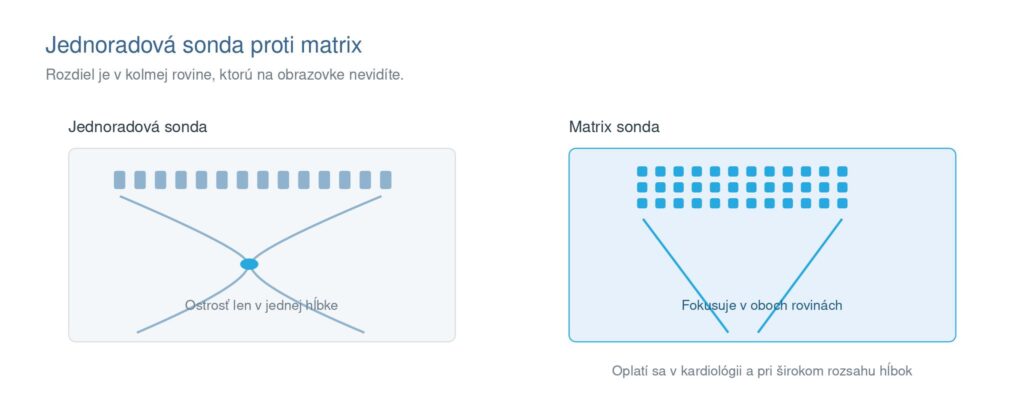

Popis obrázka: Porovnanie jednoradovej a matrix sondy a ich fokusácie
Priplatenie sa oplatí najmä v kardiológii, kde matrix sonda otvára aj 3D zobrazenie chlopní. Rovnako dáva zmysel pri vyšetreniach v širokom rozsahu hĺbok a na pracoviskách s vysokým podielom ťažko vyšetriteľných pacientov.
Naopak sa neoplatí pri prevažne povrchových vyšetreniach, kde lineárna sonda odvedie dobrú prácu aj bez toho.
Počet elementov je najčastejšie zneužitý údaj
Počet elementov má zmysel porovnávať len medzi sondami rovnakého typu a rovnakej technológie. Monokryštalická sonda s menším počtom elementov totiž spravidla dá lepší obraz než keramická s väčším, keďže každý jej element pracuje účinnejšie.
Ak vám niekto v ponuke zvýrazní počet elementov a technológiu kryštálu nespomenie, viete, čo tým chcel prekryť.
| Otázka na predajcu
Aká je technológia kryštálu tejto sondy? Až potom má zmysel baviť sa o počte elementov. |
Spracovanie signálu: čo sa deje po sonde
Prečo sa počet kanálov už nedá porovnávať
V prvom vydaní nášho ebooku sme písali, že kvalitné prístroje majú od päťdesiattisíc digitálnych kanálov vyššie. Vtedy išlo o použiteľný ukazovateľ. Dnes už nie, a stojí za to vysvetliť prečo.
Kedysi mal prístroj pevnú prijímaciu elektroniku, takže počet kanálov naozaj hovoril o tom, koľko výpočtov zvládne naraz. Dnes veľkú časť spracovania robia univerzálne procesory a softvér. Výrobcovia preto začali kanály počítať rôzne. Niekto počíta fyzické prijímacie cesty, iný virtuálne výpočtové vlákna a ďalší vynásobí prvé druhým.
V ponukách tak vidíte čísla od desiatok tisíc po milióny, ktoré sa nedajú porovnať. Nie preto, že by niekto klamal, ale preto, že každý meria niečo iné.
Kompaundné zobrazenie
Prístroj vyšle lúče pod niekoľkými uhlami a výsledné obrazy poskladá do jedného. Skutočné odrazy sa objavia vo všetkých, kým náhodné artefakty len v niektorých a skladaním sa potlačia.
Popis obrázka: Schéma vzniku kompaundného obrazu skladaním lúčov z troch uhlov
Prakticky získate čistejší obraz, menej zrnenia a lepšie ohraničené steny ciev aj puzdrá orgánov.
Má to však cenu. Skladanie viacerých pohľadov stojí snímkovú frekvenciu a mierne zjemňuje ostré hrany, takže pri pohyblivých štruktúrach sa niekedy vypína.
Túto funkciu by mal mať každý prístroj, ktorý zvažujete. Dnes ide o štandard aj v strednej triede.
Adaptívne spracovanie a redukcia zrnenia
Ultrazvukový obraz obsahuje zrnenie, ktoré nie je šumom v pravom zmysle. Vzniká interferenciou odrazov od štruktúr menších než vlnová dĺžka a prekáža, pretože prekrýva jemné detaily.
Adaptívne algoritmy rozlišujú medzi zrnením a skutočnou hranicou tkaniva. Zrnenie potlačia, hranicu naopak zvýraznia. Robia to pixel po pixeli a rozhodujú sa podľa okolia.
Práve tu sa značky reálne líšia a vidno rozdiel medzi triedami prístrojov. Zároveň ide o oblasť, kde sa v posledných rokoch najviac zlepšilo.
Pri deme si túto funkciu vypnite a zapnite. Rozdiel má byť viditeľný, no obraz nemá vyzerať umelo vyhladený. Nadmerné vyhladenie je chyba, nie prednosť. Ak obraz pripomína kresbu, prišli ste o informáciu.
Harmonické zobrazenie
Tkanivo neodráža ultrazvuk lineárne, takže vracia aj násobky vyslanej frekvencie. Prístroj tieto harmonické zložky vie oddeliť a zobraziť len ich.
Harmonický signál vzniká až hlbšie v tkanive a nezachytáva rušenie z povrchových vrstiev. Obraz je preto čistejší, hlavne u pacientov s hrubou podkožnou vrstvou.
Cenou je slabšia penetrácia. Potrebujete teda sondu, ktorá má na spodnom konci dosť nízku frekvenciu na to, aby jej druhá harmonická ešte niečo videla. Tieto veci spolu súvisia viac, než sa na prvý pohľad zdá.
Kompromis, ktorý v ponuke nenájdete
Prístroj nemôže mať naraz vysokú snímkovú frekvenciu, veľkú hĺbku, široký sektor aj jemné rozlíšenie. Nejde pritom o otázku ceny, ale o fyziku, ktorá platí pre každú značku rovnako.
Dôvod je jednoduchý. Zvuk sa v tkanive šíri rýchlosťou približne 1540 metrov za sekundu, takže prístroj musí počkať na odraz skôr, než vyšle ďalší impulz.
Počítajme s hĺbkou 20 centimetrov. Zvuk musí prejsť tam a späť, teda 40 centimetrov, čo trvá asi 260 mikrosekúnd. Za sekundu preto stihnete približne 3 800 lúčov. Ak obraz skladáte zo 128 lúčov, vyjde vám okolo 30 snímok za sekundu.

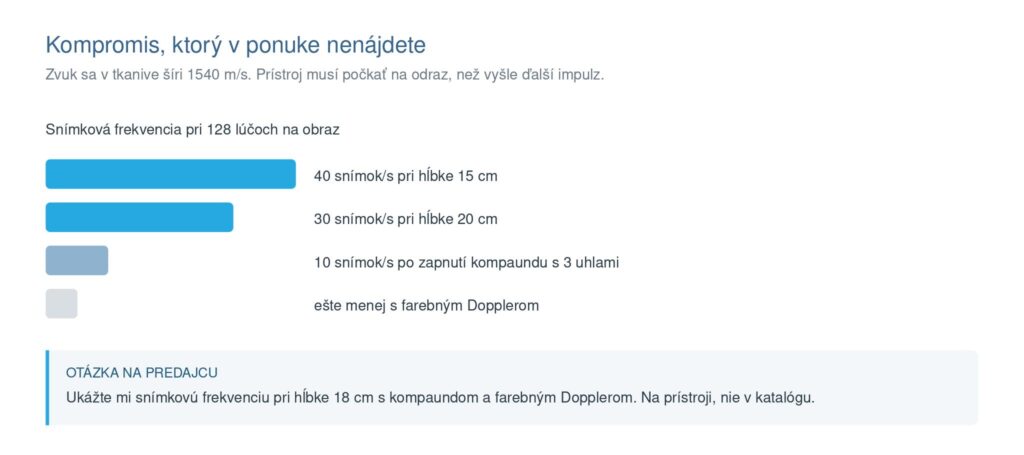

Popis obrázka: Snímková frekvencia ultrazvuku pri rôznej hĺbke a zapnutých funkciách
Skráťte hĺbku na 15 centimetrov a dostanete sa na 40 snímok. Zapnite kompaundné zobrazenie s troma uhlami a spadnete na tretinu. Pridajte farebný Doppler a spadnete ešte nižšie.
Ide o reálne čísla, ktoré si viete overiť sami. Keď vám teda niekto sľúbi vysokú snímkovú frekvenciu, druhá otázka musí znieť: pri akej hĺbke a s akými zapnutými funkciami?
| Otázka na predajcu
Ukážte mi snímkovú frekvenciu pri hĺbke 18 centimetrov so zapnutým kompaundným zobrazením a farebným Dopplerom. Nie v katalógu. Na prístroji. |
Kde kompromis pocítite v praxi
| Vyšetrenie | Čo potrebujete | Čo obetujete |
| Kardiológia dospelých | Vysokú snímkovú frekvenciu | Šírku sektora, časť rozlíšenia |
| Abdomen u obézneho pacienta | Penetráciu | Snímkovú frekvenciu |
| Cievy krku | Rozlíšenie | Hĺbku, ktorú nepotrebujete |
| Vedenie ihly pri punkcii | Snímkovú frekvenciu | Hĺbku a šírku sektora |
Dobrý prístroj tento kompromis nezruší. Umožní vám ho však posunúť ďalej a hlavne ho vie prednastaviť tak, aby ste ho pri bežnej práci neriešili.
Displej je súčasťou obrazového reťazca
Na displej sa zvykne pozerať ako na doplnok. Pritom ide o posledný článok reťazca, ktorý vie pokaziť všetko, čo pred ním prebehlo dobre.
Kontrastný pomer. Ultrazvukový obraz je prácou s odtieňmi sivej. Panel, ktorý ich nerozlíši v tmavých partiách, vám zahodí informáciu z hĺbky.
Pozorovacie uhly. Pri vyšetrení nesedíte vždy kolmo pred obrazovkou. Lacný panel navyše mení jas podľa uhla pohľadu. Vyskúšajte si to preto z miesta, kde reálne stojíte pri práci.
Rozlíšenie. Nie je najdôležitejšie, no nižšie než plné HD dnes nemá dôvod.
Veľkosť. Väčšia obrazovka zobrazí obraz spolu s meraniami aj náhľadmi bez prepínania. Ušetrí to viac času, než sa zdá.
Pri deme si zatiahnite žalúzie a pozrite sa na obraz tak, ako budete pracovať. Predvádzacia miestnosť býva totiž osvetlená inak než vaša ambulancia.
Ako otestovať kvalitu obrazu pri deme
Toto je najpraktickejšia časť celej série. Ak preskočíte všetko ostatné, prečítajte si aspoň nasledujúce riadky.
Porovnávať katalógy nemá zmysel, keďže každý výrobca meria po svojom a čísla sa nedajú prepočítať. Jediné spoľahlivé porovnanie je preto to, ktoré si spravíte sami.
Štyri pravidlá, ktoré rozhodnú o výsledku
Vaši pacienti, nie predvádzací model. Predajca ponúkne, že naskenuje kolegyňu z recepcie. Odmietnite to slušne, pretože na štíhlom zdravom človeku vyzerá dobre aj slabý prístroj. Vyberte si radšej troch pacientov zo svojej praxe: jedného bežného, jedného ťažko vyšetriteľného a jedného so známym nálezom. Ten tretí je najdôležitejší, keďže viete, čo tam má byť vidieť.
Ten istý pacient v ten istý deň. Ak porovnávate dva prístroje, odstup týždňa výsledok znehodnotí. Zmení sa poloha, náplň čriev aj vaša pamäť na prvý obraz.
Najprv bez prednastavení. Prístroje prichádzajú s nastavením vyladeným na demo. Vyzerá to skvele, no o schopnostiach prístroja vám to nepovie nič. Požiadajte preto o základné nastavenie a pozrite si surový obraz. Až potom nechajte predajcu nastaviť si to podľa seba.
Ovládajte prístroj sami. Nechajte predajcu odstúpiť od panela a pracujte pätnásť minút bez neho. Zistíte tak dve veci naraz: aký je obraz a ako rýchlo sa k nemu dostanete.
Zoznam, čo si všímať
Prejdite si to postupne. Zaberie to dvadsať minút a ušetrí roky.
Hĺbka a penetrácia
- Ako ďaleko vidíte u ťažko vyšetriteľného pacienta, kým obraz prestane byť použiteľný
- Či hlboké štruktúry ešte majú hrany, alebo sa strácajú v sivej
Rozlíšenie
- Steny ciev: sú to dve čiary alebo jedna hrubá
- Malé cysty: majú ostrý okraj
- Rozhrania orgánov: sú ostré aj v hĺbke, nielen tesne pod povrchom
Uniformita a artefakty
- Vyzerá tkanivo rovnako v strede obrazu aj po stranách
- Koľko zrnenia je v tekutinových štruktúrach, kde by malo byť čierno
- Ako sa prístroj správa pri zobrazovaní cez rebrá
Funkcie a čas
- Zapnite a vypnite kompaundné zobrazenie aj adaptívne spracovanie
- Sledujte snímkovú frekvenciu pri svojej bežnej hĺbke
- Zmerajte, ako dlho trvá získať použiteľný obraz na novom pacientovi
Uložte si snímky
Zo všetkých vyšetrení počas dema si uložte snímky. Nie preto, aby ste ich niekomu ukazovali, ale preto, aby ste sa mali k čomu vrátiť o dva týždne, keď dojem vyblednutý bude.
Zvlášť si odložte tie z ťažko vyšetriteľného pacienta. Práve tie rozhodnú.
Zhrnutie: čo rozhoduje o kvalite obrazu ultrazvuku
| Parameter | Váha | Poznámka |
| Frekvenčný rozsah sondy, dolná hranica | ROZHODUJE | Najdôležitejší jednotlivý údaj v ponuke |
| Technológia kryštálu | ROZHODUJE | Rozdiel vidno u ťažko vyšetriteľných pacientov |
| Kompaundné zobrazenie | ROZHODUJE | Štandard aj v strednej triede |
| Adaptívne spracovanie | ROZHODUJE | Tu sa značky reálne líšia |
| Harmonické zobrazenie | ROZHODUJE | Súvisí s dolnou frekvenciou sondy |
| Matrix sonda | POMÔŽE | Pre kardiológiu rozhoduje |
| Šírka pásma sondy | POMÔŽE | Neporovnávajte samostatne |
| Displej | POMÔŽE | Vie pokaziť dobrý obraz |
| Počet digitálnych kanálov | POMÔŽE | Len v rámci jednej značky |
| Počet elementov sondy | ČÍSLO DO TABUĽKY | Bez uvedenia technológie nehovorí nič |
Sonda rozhoduje viac než prístroj.
Kompromis medzi hĺbkou, rýchlosťou a rozlíšením neobíde žiadna značka, takže sa pýtajte na čísla pri svojej bežnej hĺbke.
Jediné porovnanie, ktorému môžete veriť, je nakoniec to, ktoré si spravíte na vlastných pacientoch.
Časté otázky: kvalita obrazu ultrazvuku
Čo najviac ovplyvňuje kvalitu obrazu ultrazvuku?
Sonda. Informáciu, ktorú sonda nezachytí, žiadny procesor ani softvér nedoplní.
Prečo je dôležitá dolná hranica frekvencie sondy?
Nižšia frekvencia prenikne hlbšie. U obézneho pacienta rozhoduje práve spodný koniec rozsahu, nie jeho šírka.
Dá sa porovnať počet digitálnych kanálov medzi značkami?
Nedá. Každý výrobca ich počíta inak, takže čísla nemajú spoločnú jednotku.
Nabudúce
Šedý obraz máme za sebou. V tretej časti sa preto pozrieme na prietoky, kde sa prístroje líšia ešte viac.
| 3. časť: Doppler ultrazvuk: ako otestovať citlivosť → |
